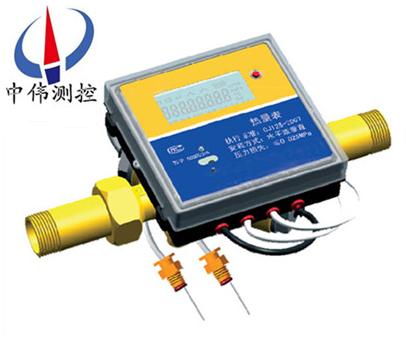

超聲波熱量表15-40

•

超聲波熱量表15-40是利用超聲流量傳感器和溫度傳感器測量供水流量及供、回水溫度差，進而測量及顯示水流經熱交換系統所釋放或吸收的熱量的儀表。該系列儀表采用了xj****的多脈沖技術、信號數字處理技術及糾錯技術

一、產品概述：

ZW-LCR-H系列超聲波熱量表是采集水的溫度并發出溫度信號的部件。一般采用熱電阻做溫度傳感器，材料的電阻值隨溫度的變化而變化。熱量表采用的是Pt1000配對溫度傳感器，配對誤差﹤0.1℃。一根有紅色標志，安裝在進水口，一根有藍色標志，安裝在出水口。Pt為鉑的分子式，其具有溫度系數大及在一定溫度范圍內溫度系數是一常數的特點。R0=1000，即0℃時，溫度傳感器的電阻為1000Ω； 流量計（基表）：采集水的流量并發出流量信號的部件。

超聲波熱量計采用韋根型流量計。當前國內IC卡水表大都采用磁鋼轉動，雙干簧管接收脈沖計數，但干簧管的接通次數僅為107次（接通電流為10μA），若流量為2.5m3/h，而100個脈沖/m3，那么干簧管的工作壽命只有40×103小時，后發展的趨勢采用韋根元件。

二、工作原理：

ZW-LCR-H系列超聲波熱量表是用于測量及顯示水流經熱交換系統所釋放或吸收熱量的儀表，超聲波熱量表是安裝在熱交換回路的入口或出口，用以對采暖設施中的熱耗進行準確計量及收費控制的智能型熱量表。其工作原理是在熱交換系統中安裝熱量表，當水流經系統時，根據流量傳感器給出的流量和配對溫度傳感器給出的供回水溫度，以及水流經的時間，通過計算器計算并顯示該系統所釋放或吸收的熱量。

三、顯示功能：

ZW-LCR-H系列超聲波熱量表連續按壓熱能表面板上的鍵，熱能表循環顯示：累計熱量、累計流量、累計冷量（冷/熱量表具備）、進水溫度。回水溫度、進回水溫度差、瞬時流量、工作時間、表號、軟件版本。長按可進入二級檢測菜單，熱能表循環顯示：累積熱量、累積流量、瞬時流量、進水溫度、回水溫度、檢查脈沖。

四、主要特點：

1、可在水平、垂直方向安裝。

2、溫度測量精度高 ，使用壽命長。

3、既可計量熱量，又可計量冷量，也可冷熱量同時計量。

4、流量計發出與流量成正比的脈沖信號。

5、一對溫度傳感器給出表示溫度高低的模擬信號。

6、利用積算公式算出熱交換系統獲得的熱量。

五、技術參數：

1、儀表口徑:15.20.25.32.40；

2、儀表精度：2級或3級；

3、壓力損失：小于25kpa；

4、工作壓力：1.6mpa；

5、溫度范圍：+4~95℃；

6、安裝方式：水平或豎直安裝；

7、溫度傳感器：PT1000鉑電阻；

8、熱載體：水H2O；

9、顯示位數：8位。

六、熱量表使用和維護說明：

1、應根據供熱或空調系統的工作流量來選定熱量表，使熱量表的常用流量qp接近系統的工作流量為宜。

2、供熱或制冷系統的水質應符合******和行業規定的要求。

3、熱量表應安裝在便于查看、維護和管理的位置。水流方向須***保證與熱量表標示的方向一致。

4、對于新建的供熱或空調系統，在安裝熱量表之前，務必先裝熱量表的替代管，用壓力為1MPa的潔凈水把系統管道內的石子、泥沙、麻絲、焊渣等雜物沖洗干凈，然后換裝熱量表。

5、熱量表進口處須***安裝過濾器。每年的采暖季結束，都應按本節的規定程序對過濾器進行清洗；也可根據系統的實際工況定期按規定程序清洗。

6、過濾器清洗維護程序

1）首先，關閉熱量表前端的鎖閉閥和進水測溫球閥。

2）小心拆下過濾器中的濾網并清洗（注意清洗中要避免濾網變形）。

3）安裝濾網并打開進水測溫球閥。

4）緩慢開啟熱量表前端的鎖閉閥。

7、超聲波熱量表在使用過程中應避免高溫、強烈振動與沖擊、冰凍以及大量灰塵等惡劣環境，將其安裝在帶有保溫的熱量表箱內。

8、熱量表的顯示器不得被水浸泡并應避免陽光直射。切勿用力拉扯熱量表的溫度傳感器導線和流量信號傳感器導線。

9、熱量表使用了至少一個采暖季后，在每個采暖季正式開始之前，系統一定要在十分之一常用流量的溫水環境中運行兩個小時以上。

七、數據指示表：

八、設計選型訂貨須知：

訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。如有疑問請致電本公司技術或銷售經理。

售后服務承諾：

1、我公司所售超聲波熱量表系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
