彎刀型阻旋料位開關
彎刀型阻旋料位開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等優點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為
Description：
一、產品概述：
ZW-UZK系列彎刀型阻旋料位開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等優點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。
ZW-UZK系列阻旋料位開關是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。針對不同比重的物料扭力大小可以調節。
二、工作原理：
ZW-UZK系列彎刀型阻旋料位開關的工作原理是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。
當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或***強，反之則調整至弱或***弱。
三、應用場合：
ZW-UZK系列彎刀型阻旋料位開關通常在化工、塑料、水泥、制藥、飼料、食品等行業中得到廣泛使用，以實現對物位的控制和報警等功能。
四、主要特點：
1、全密閉性，屋外亦可使用
2、******的油封設計可防止粉塵沿軸滲入
3、扭力穩定可靠，切扭力大小可調整
4、輕巧，安裝容易
5、葉片承受過重的負荷，馬達回轉機構會自動打滑，保護不受損害
6、不必從桶槽上整組拆除，即可輕易的檢查維修內部的零件
五、技術參數：
1、電源：220VAC/110VAC/24VAC 50Hz/60Hz
2、功率：3W
3、觸點容量：8A /250VAC SPDT
4、工作溫度：-10~80℃（特殊訂制***高可達400℃， 原裝進口可達1000℃）
5、葉片轉速：逆時針1rpm
6、旋轉力矩：1N.m
7、適用物料比重：≥0.4g/cm3
8、防護等級：IP65
9、葉片材質：SUS304
10、出線口:M20×1.5
六、安裝注意事項
1 、安裝前請確認電源電壓是否與標識上面的電壓一致。
2 、應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。
3 、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母須***鎖緊，如有條件可加防雨罩等。
4 、安裝前確認水平安裝還是垂直安裝。
5 、水平安裝時葉片與水平向下呈10 ～20° 的夾角安裝，以減少物料的沖擊。
七選型編碼：
規格代碼 | 名稱 | |||||
ZW-UZK- | 阻旋料位開關（中偉測控） | |||||
AA | T型 （鐵鍬型）65＊80（寬＊高） | 葉片形式 | ||||
BA | 方型（長方型）100＊40（寬＊高）,80＊30（寬＊高） | |||||

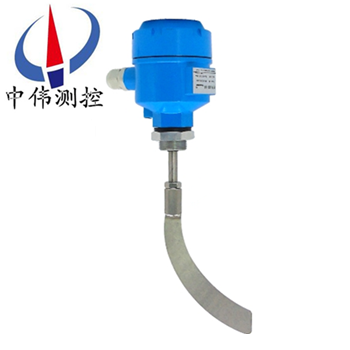

CA | 刀型（彎刀型）探測長度220mm；探測直徑180mm | |||||
DA | L型（鐮刀型） | |||||
XA | X型（十字型） | |||||
1 | 普通型 | 2 | 軸保護管型 | 結構形式 | ||

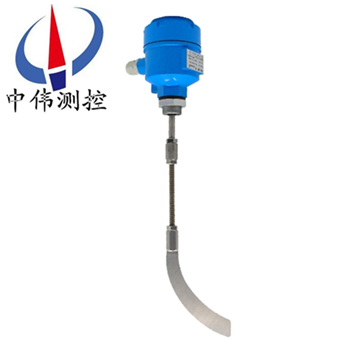

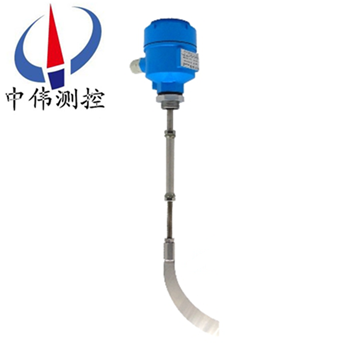

3 | 軸長可調型 | 4 | 加長型 | |||
1 | 螺紋安裝 | 安裝形式 | ||||
2 | 法蘭安裝 | |||||
EX | 隔爆型:dⅡBT4 | 選項 | ||||

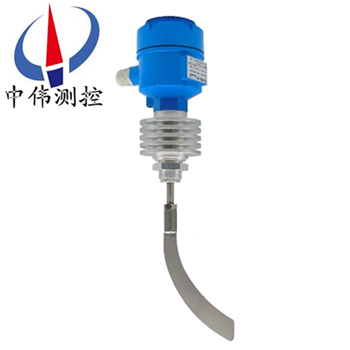

H1 | 高溫型：過程溫度:≤200℃ | |||||

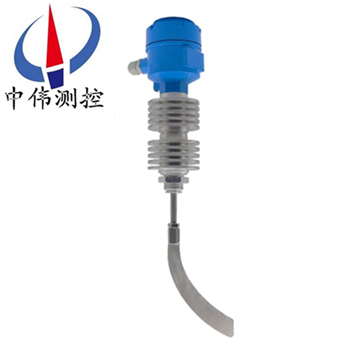

H1 | 超高溫型：過程溫度:≤400℃ | |||||
Y1 | 供電電源：交流110VAC（220VAC不填） | |||||
Y2 | 供電電源：交流24VAC（直流24VDC） | |||||
（） | 其他要求請另行備注 | |||||
八設計選用及訂貨須知：
1、請說明被測介質、密度、粒度、料倉壓力、溫度、料倉高度；
2、安裝方式可側裝也可垂直安裝。高量程垂直安裝時，用戶可根據測量深度訂購加長軟袖（適用于1米以上量程）；
3、檢測葉片規格，出廠時一般是按沙石類物料的比重配套的。如被測介質比4、重較輕，應使用較大面積的葉片（訂貨時請注明）；
5、被測介質溫度為80-300℃時，請選購高溫型（訂貨時請注明）；
6、易爆粉塵（如面粉加工儲藏）環境，請選購防爆型（其安裝方式同上）。
九、售后服務承諾：
1、我公司所售料位開關系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
