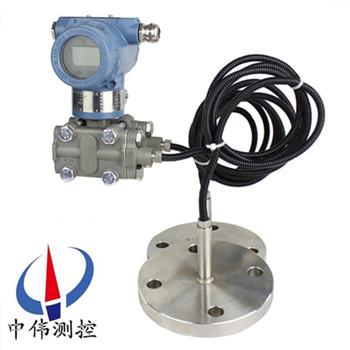

雙法蘭遠傳差壓變送器

•

雙法蘭遠傳差壓變送器通常也叫雙法蘭差壓變送器。當DP差壓變送器與被測設備之間用毛細管連接即成為DP帶遠傳差壓變送器，是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力，該壓力經毛細管內的灌充硅油（或

一、產品概述：

ZW3851LDP系列雙法蘭遠傳差壓變送器通是一種新型變送器，具有設計 原理xj****、品種規格齊全、安裝使用簡便等特點。外觀上******融合了目前國內***為流行，并被廣泛使用的兩種變送器（羅斯蒙特3851與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列設備在安裝上可直接替換，有很強的通用性和替代能力。

為適合國內自動化水平的不斷提高和發展，雙法蘭高精度差壓變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。它是通過法蘭直接安裝在容器上。利用差壓法測量開口或密閉容器的液位。適用于粘度高、含固態懸浮物以及易結晶等介質的液位測量。有平法蘭與插入式法蘭兩種結構，安裝法蘭按照ANSI標準，管道尺寸3"和4"，法蘭等級為150LB（2.5MPa）。接液膜片材質一般有316L、哈氏吃76、蒙乃爾及鉭等可供選擇。

二、工作原理：

ZW3851LDP系列雙法蘭遠傳差壓變送器的原理是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

當差壓計一端接液相，另一端接氣相時，根據流體靜力學原理，有：

PB=PA+Hρg （2-1）

式中： H——液體高度；

ρ——被測介質密度；

g——被測當地的重力加速度。

由式（2-1）可得：

ΔP= PB－PA= Hρg

在一般情況下，被測介質的密度和重力加速度都是已知的，因此，差壓計測得的差壓與液體的高度H成正比，這樣就把測量液體的高度的問題變成了測量差壓的問題。

三、應用場合：

ZW3851LDP系列雙法蘭遠傳差壓變送器可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：

1、被測介質對變送器敏感元件有腐蝕作用；

2、需要將高溫被測介質與變送器隔離；

3、被測介質中有固體懸浮物或高粘度介質；

4、被測介質由引壓管引同時易固化或結晶；

5、更換被測介質需嚴格凈化測量頭；

6、測量頭須***保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體。

注意：真空場合不宜采用遠傳變送器。

四、主要特點：

1、超級的測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.05%；

3、模擬精度：+（-）0.75%+（-）0.1%F.S；

4、全性能：+（-）0.25F.S；

5、穩定性：0.25% 60個月；

6、量程比：100：1；

7、量速率：0.2S；

8、小型化（2.4kg）全不銹鋼法蘭，易于安裝；

9、過程連接與其它產品兼容，實現理想測量；

10、采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；

11、采用16位計算機的智能變送器；

12、標準4-20mA，帶有基于HART協議的數字信號，遠程操控；

13、支持向現場總線與基于現場控制的技術的升級；

五、技術參數：

輸出信號：4～20MA.DC二線制（模擬）

二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）；

供電電源：12～45V.DC；

電源影響：<0.005%輸出量程/V；

14、為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法；

阻 尼：通?？稍?.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大；

啟動時間：<2秒，不需預熱；

工作環境：環境溫度 -29～93℃（模擬放大器）；

-29～75℃（數字/智能放大器）；

-29～65℃（帶顯示表頭）；

環境濕度 0～95%；

防護特性：防護能力 IP65；

防爆類型：隔爆型 Exd II BT4-6；

本安型 Exia II CT5；

靜壓影響：零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正；

電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m；

指示表（%）：液晶數顯 精度±0.2%；

振動影響：任何方向200Hz振動時，±0.05%/g；

安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正；

重 量：3.9Kg（不包括附件）。

六、帶遠傳裝置的變送器適用于下列工況：

1、需要將高溫介質與變送器隔離。

2、測量介質對變送器敏感元件有腐蝕作用。

3、被測介質由于環境或溫度變化而固化或結晶。

4、更換被測介質需要嚴格凈化測量頭。

5、懸浮液體或高粘度介質。

6、測量頭須***保持清潔衛生。

7、密封壓力容器測量。

七、注意事項與日常維護：

1、使用全新的雙法蘭差壓變送器前，要檢查法蘭膜片內充液是否充足(各商家生產的電極對內充液的多少要求不同)如太少，需返廠維修。

2、對于沒有浸入過溶液的膜片和長期干放的傳感器，在使用前要在需要查看有無損壞，目的是使受壓后，傳感器膜片破裂，造成油液混入測量介質中。

3、日常使用時法蘭拆卸不用時應該使用保護套，切忌將膜片裸露外面。

4、長期不用可以干放，經常使用保存在電極保護液中，但使用前要浸泡活化。

5、測量強酸強堿會大大降低電極壽命，因此如需頻繁測量強酸強堿選購特種耐強酸強堿膜片。

6、清洗膜片清水沖洗，水力不應過大，不要使用鐵刷或其它金屬擦洗。

7、法蘭要輕拿輕放，膜片極為脆弱，以免磕碰。

八、選型編碼：

九、設計選用及訂貨須知：

1、遠傳差壓變送器的工作壓力還取決于選定法蘭的規格。

2、遠傳裝置的工作溫度，由所選擇的灌充液種類確定。

3、遠傳差壓變送器則是指一側的遠傳裝置受到溫度作用，所產生的輸出變化。

4、靜壓和溫度影響，均是在zui大量程時測得。

5、遠傳差壓變送器一側毛細管長度一般為1.5米，不宜超過3米（特殊情況協議商定）。

售后服務：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或對產品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
