衛生型雙金屬溫度計
衛生型雙金屬溫度計采用雙金屬片作為測溫元件，測量速度快、精度高.SUS304不銹鋼氬弧焊外殼，旋壓密封工藝，具有較強的抗震，防濺和防腐性能，并且易讀數、堅固耐用。廣泛應用于石油、化工、醫療、船舶、發電
Description：
一、產品概述：
WSS系列衛生型雙金屬溫度計一般會用在食品方面，一般食品廠專用衛生型卡盤雙金屬溫度計，其基于繞至成型彎曲的金屬片組成，如果在使用過程中有一端受熱膨脹時則帶動指針旋轉，工作儀表顯示出所應的溫度值。雙金屬溫度計具有現場顯示溫度以及直觀方便等特點，安全可靠以及壽命長等優勢特點，當然多種結構形式滿足了不同的用戶需求。
二、工作原理：
WSS系列衛生型雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
熱套式雙金屬溫度計通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。
三、應用場合：
WSS系列衛生型雙金屬溫度計滿足藥品生產質量規范(GMP)的要求，適宜衛生級系統，在此類系統中，介質不可與儀表測量系統相接觸。衛生卡箍密封不會產生死角或無法排空的區域，此類溫度計具有拆裝快捷方便，不易污染，便于清洗，外形美觀，技術性能安全可靠等優點，可廣泛應用于制藥，食品，飲料，制酪，水處理等行業。
四、主要特點：
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
五、技術參數：
執行標準
JB/T8803-1998 GB3836-83。
其他參數
標度盤公稱直徑：60，100，150；
精度等級：（1.0），1.5；
熱響應時間：≤40S；
防護等級：IP55；
角度調整誤差：角度調整誤差應不超過其量程的1.0%；
回差：雙金屬溫度計回差應不大于基本誤差限的******值；
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2。
六、測溫范圍：
測量范圍℃ | 適用范圍 | |
工業、商業 | 實驗室、小型 | |
-80～+40 | √ | √ |
-40～+80 | √ | √ |
0～50 | √ | √ |
0～100 | √ | √ |
0～150 | √ | √ |
0～200 | √ | √ |
0～300 | √ | √ |
0～400 | √ | √ |
0～500 | √ | √ |
七、外形尺寸：
形 式 | D | A | B | E | d |

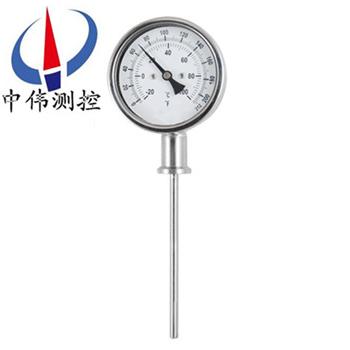

徑向型 | 105 | 23 | 73 | Ф8 Ф10 | |
155 | 23 | 73 | |||
軸向型 | 65 | 50 | 110 | 34 | |
105 | 50 | 110 | 34 | ||

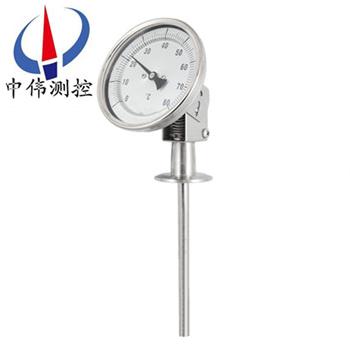

萬向型 | 105 | 23 | 178 | 120 | |
155 | 23 | 178 | 120 | ||
電接點 軸向型 | 128 | 40 | 135 | ||
電接點 徑向型 | 128 | 72 | 150 | 42 | |
電接點 萬向型 | 128 | 40 | 175 | 98 |
八、型號及規格：
型 號 | 測溫范圍 | 精度等級 | 保護管材料 | 規 格 | 公稱壓力 | 套管形式 |
WSS-403S | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1、5 | 1Cr18Ni9Ti
304 316 316L 哈氏C-276 | 75 100 150 200 300 | ≤30MPa | 螺紋連接式 |
WSS-503S | ||||||
WSS-413S | ||||||
WSS-513S | ||||||
WSS-483S | ||||||
WSSX-413S | ||||||
WSSX-483S | ||||||
WSS-403L | 150-40MPa | 法蘭連接式 | ||||
WSS-503L | ||||||
WSS-413L | ||||||
WSSX-503L | ||||||
WSS-483L | ||||||
WSS-583L | ||||||
WSSX-403L | ||||||
WSSX-483L |
注：中偉測控雙金屬溫度計可配各式安裝套管，熱安裝套管形式詳見熱安裝套管；
保護管其余材質根據協議訂貨：打﹡表示公稱壓力根據法蘭壓力等級而訂。
九、選型編碼：
系列號 | WSS | 雙金屬溫度計（中偉測控） | |||||
表盤公稱直徑 | -3 | Φ60 | |||||
-4 | Φ100 | ||||||
-5 | Φ150 | ||||||
表盤形式 | 0 | 軸向（直型） | |||||
1 | 徑向（角型） | ||||||
2 | 135°向（鈍角型） | ||||||
8 | 萬向（可調角型） | ||||||
安裝固定形式 | 0 | 無固定裝置 | |||||
1 | 可動外螺紋 | ||||||
2 | 可動內螺紋 | ||||||
3 | 固定螺紋 | ||||||
4 | 固定法蘭 | ||||||
5 | 卡套螺紋 | ||||||
6 | 卡套法蘭 | ||||||
保護形式 | S | L | 熱套型（S為螺紋式和L為法蘭式） | ||||
W | 防護型 | ||||||
F | 防腐型 | ||||||
選型舉例說明：
萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級。
十、設計及選型須知：
1、型號；
2、精度等級；
3、測溫范圍；
4、安裝固定形式；
5、熱安裝套管形式；
6、插入長度。
售后服務承諾：
1、我公司所售中偉溫度計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
