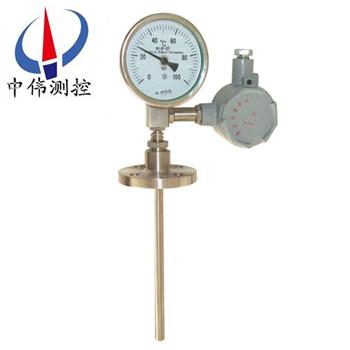

防爆型雙金屬溫度計
防爆型雙金屬溫度計是一種適合測量中，低溫的現場檢測儀表，可用來直接測量液化、氣體的溫度。與國內******產品的比較：儀表精度等級達到 1.0 級，儀表上殼采用防腐材料，其耐溫性可以高達 200 ℃ ，zui
Description：
一、產品概述：
WSSB系列防爆型雙金屬溫度計是一種適合測量中，低溫的現場檢測儀表，可用來直接測量液化、氣體的溫度。與國內******產品的比較：儀表精度等級達到 1.0 級，儀表上殼采用防腐材料，其耐溫性可以高達 200 ℃ ，zui低為 -40 ℃ 。法蘭式結構，雙層密封膠圈，故防腐，防水性能好。保護管焊接采用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。標度盤是鋁氧化印刷盤，表面清晰式樣美觀。指針為內可調式。
二、工作原理：
WSSB系列防爆型雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度雙金屬溫度計，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。
三、應用場合：
WSSB系列防爆型雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求。可以直接測量各種生產過程中的-80-+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
四、主要特點：
1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；
2、多種結構形式，可滿足不同要求。無***害，易讀數，堅固耐震。
3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4、抽芯式溫度計可不停機短時間維護或更換機芯。
5、一體式有軸向型、徑向型、135o型、萬向型等品種齊全，適應于各種現場安裝的需要。
五、技術參數：
執行標準
JB/T8803-1998 GB3836-83。
其他參數
標度盤公稱直徑：60，100，150；
精度等級：（1.0），1.5；
熱響應時間：≤40S；
防護等級：IP55；
角度調整誤差：角度調整誤差應不超過其量程的1.0%；
回差：雙金屬溫度計回差應不大于基本誤差限的******值；
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2。
六、注意事項：
1、在保管、安裝、使用及運輸過程中，盡量避免碰撞保護管，禁止讓保護管彎曲、變形。
2、安裝時，嚴禁扭動儀表外殼。
3、儀表應在-30℃～80℃的環境溫度內正常工作。
4、儀表經常工作的溫度能在刻度范圍的1/2～3/4處。
5、保護管浸入被測介質中長度須***大于感溫元件的長度，這樣做是為了保證測量的準確性。
6、不要用于敞口的容器中的介質測量。
7、使用過程中要注意檢查，時間大概在在6個月左右。
七、測溫范圍：
測量范圍℃ | 適用范圍 | |
工業、商業 | 實驗室、小型 | |
-80～+40 | √ | √ |
-40～+80 | √ | √ |
0～50 | √ | √ |
0～100 | √ | √ |
0～150 | √ | √ |
0～200 | √ | √ |
0～300 | √ | √ |
0～400 | √ | √ |
0～500 | √ | √ |
八、外形尺寸：
形 式 | D | A | B | E | d |
徑向型 | 105 | 23 | 73 | Ф8 Ф10 | |
155 | 23 | 73 | |||
軸向型 | 65 | 50 | 110 | 34 | |
105 | 50 | 110 | 34 | ||
萬向型 | 105 | 23 | 178 | 120 | |
155 | 23 | 178 | 120 | ||
電接點 軸向型 | 128 | 40 | 135 | ||
電接點 徑向型 | 128 | 72 | 150 | 42 | |
電接點 萬向型 | 128 | 40 | 175 | 98 |
九、型號及規格：
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝裝置 |
WSSB-410 | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1.5 | 1Cr18NI9Ti 304 316 316L 哈氏C-276 H.AIIoyc-276
| 75 100 150 200 300 400 500 750 1000 | 無固定裝置螺紋 |
WSSB-480 | |||||
WSSB-411 | 可動外螺紋 | ||||
WSSB-481 | |||||
WSSB-412 | 可動內螺紋 | ||||
WSSB-482 | |||||
WSSB-413 | 固定法蘭 | ||||
WSSB-483 | |||||
WSSB-414 | 固定螺紋 | ||||
WSSB-484 | |||||
WSSB-415 | 卡套螺紋 | ||||
WSSB-485 | |||||
WSSB-416 | 卡套法蘭 | ||||
WSSB-486 |
例：中偉隔爆萬向型雙金屬溫度計，位式調節上下限，測溫范圍0～400℃，保護管316，插入長度300mm WSSX-481BM 0～400℃L=300保護管316。
十、選型編碼：
系列號 | 類別 | 規格表示 | 說明 | ||||
WSS | B | 防爆型 | 雙金屬溫度計（中偉測控） | ||||
表盤公稱直徑 | -3 | Φ60 | |||||
-4 | Φ100 | ||||||
-5 | Φ150 | ||||||
表盤形式 | 0 | 軸向（直型） | |||||
1 | 徑向（角型） | ||||||
2 | 135°向（鈍角型） | ||||||
8 | 萬向（可調角型） | ||||||
安裝固定形式 | 0 | 無固定裝置 | |||||
1 | 可動外螺紋 | ||||||
2 | 可動內螺紋 | ||||||
3 | 固定螺紋 | ||||||
4 | 固定法蘭 | ||||||
5 | 卡套螺紋 | ||||||
6 | 卡套法蘭 | ||||||
保護形式 | - | 普通型 | |||||
W | 防護型 | ||||||
F | 防腐型 | ||||||
十一、設計選用及訂貨須知：
1、型號；
2、精度等級；
3、測溫范圍；
4、電接點位式調節；
5、安裝固定形式；
6、插入長度。
售后服務承諾：
1、我公司所售中偉溫度計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
