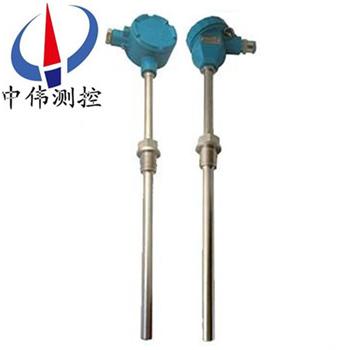

防爆熱電偶

•

防爆熱電偶可直接測量生產現場存在碳氫化合物等爆炸物的0℃～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。通常和顯示儀表、記錄儀表、電子計算機的等配套使用。

一、產品概述：
WRN-240系列防爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合須***使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品適用于溫度組別區間內的具有爆炸性氣體危險的場所內。
二、工作原理：
WRN-240系列防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
三、應用場合：
WRN-240系列防爆熱電偶應用通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的0℃～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
四、主要特點：
1、 多種防爆形式，防爆性能好；
2、 壓簧式感溫元件，抗震性能好；
3、 測量范圍大；
4、 機械強度高，耐壓性能好。

五、技術參數：
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

六、安裝方法：
1、首先應測量好熱電偶法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座。
2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔。
3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好。
4、把熱電偶用螺栓緊固或者螺紋旋進已焊接好的螺紋底座。
5、按照接線圖將熱電偶的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等沉積造成接線端子短路。

七、測量范圍及基本誤差限：

注：t為感溫元件實測溫度值（℃）熱惰性級別

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
八、選型編碼：

例：防爆型熱電偶，K型，I級，固定螺紋M27×2，隔爆等級dⅡBT4級,保護管316L長度450mm,插入深 度300mm。WRN-240，L×l=450×300，M27×2，dⅡBT4保護管316L。
七、設計選用及訂貨須知：
1、型號；
2、分度號；
3、 防爆等級；
4、精度等級；
5、安裝固定形式；
6、保護管材質；
7、長度或插入深度。
售后服務承諾：
1、我公司所售熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
