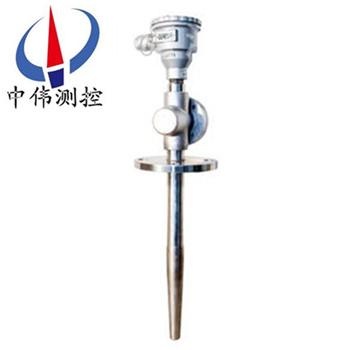

耐磨阻漏熱電偶
耐磨阻漏熱電偶是通過在耐磨頭堆焊Ni+Wc35,使鋼的硬度提高。適用于生產現場存在高耐磨固體顆粒或流體，當保護管發生損壞時可切斷熱電偶。是煉油廠催化裂化不可缺少的測溫裝置。
Description：
一、產品概述：
WRN-430M系列耐磨阻漏熱電偶采用等離子噴漆技術、高鉻鑄鐵和高溫合金不同材料制成的耐磨保護管，專門為高、中、低溫耐磨環境的測量場合設計制造的，可適用于循環流化床、沸騰爐、水泥回轉窯尾煙室、煤粉爐、球磨機等工業現場，采用鎧裝或高溫鎧裝芯體，配以不同材質及規格的耐磨套管，耐磨損、耐震動、抗熱震性能好，在各種磨損程度******的惡劣場合中產品的使用壽命可達普通產品的幾倍之高，大大提高了生產效率， 降低成本消耗。
二、工作原理：
WRN-430M系列耐磨阻漏熱電偶的電極由兩根不同導體材質組成。工作原理是兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。WRN型裝配式熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
三、應用場合：
WRN-430M系列耐磨阻漏熱電偶采用特種耐熱和耐磨合金材料作為測量外保護管兼耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0～1200℃之間進行溫度測量，是冶金行業運用于耐磨環境中十分理想的溫度傳感器。
四、主要特點：
1、耐磨合金：根據磨損環境特點，專門設計的純合金化的采用真空冶煉的，具有抗高溫氧化和******強度的專用耐磨高溫合金，經鍛造整體鉆孔而成。加工缺陷少，可靠性高，高溫強度耐磨綜合性能好，價格較高，使用溫度800～1200℃。
2、復合鑄造耐磨合金：采用復合鎧裝技術以合金基體加入耐磨粒子，精密熔鑄成型。不需車削加工，套管硬度高， 抗高溫氧化，有少許鑄造缺陷但不影響高溫耐磨和密封性， 是使用***普通的高溫耐磨套管，價格適中，使用溫度800～1200℃。
3、離子注滲碳化鎢：以不銹鋼為基體采用離子注滲技術在套管表面注入碳化鎢粒子。具有高硬、高強、高韌，特別耐磨，耐磨層厚度0.5～1.5mm，外硬內韌，***小直徑可到φ8，表面質量好，使用溫度0～800℃。在電廠磨煤機中使用壽命達2年以上。
五、技術參數：
1、與裝配式相同，熱電偶I級，熱電阻A級按協議訂貨；
2、非耐磨部分保護管材料 1Cr18NI9Ti；
3、電氣出口：M20×15,NPT1/2；
4、耐磨頭硬度：HRC62-65；
5、防護等級：IP65；
6、隔爆等級：d‖BT4,d‖CT5；
7、公稱壓力：2.5MPa。
六、耐磨保護管：
1、耐磨材料 測量范圍℃ 公稱壓力MPa 保護管外徑mm 選型代號；
2、等離子噴漆 0-800 ≦10 φ16、φ18、φ25、φ38 LM；
3、高鉻鑄鐵 0-1150 ≦15 φ25、φ38 CM；
4、高溫氏合金 0-1300 ≦20 φ18、φ25、φ28 KMA；
5、表面堆焊 0-1300 ≦20 φ18、φ25、φ28 T。
七、規格與型號：
WRN-430M系列耐磨阻漏熱電偶采用等離子噴漆技術、高鉻鑄鐵和高溫合金不同材料制成的耐磨保護管，專門為高、中、低溫耐磨環境的測量場合設計制造的，可適用于循環流化床、沸騰爐、水泥回轉窯尾煙室、煤粉爐、球磨機等工業現場，采用鎧裝或高溫鎧裝芯體，配以不同材質及規格的耐磨套管，耐磨損、耐震動、抗熱震性能好，在各種磨損程度******的惡劣場合中產品的使用壽命可達普通產品的幾倍之高，大大提高了生產效率， 降低成本消耗。
二、工作原理：
WRN-430M系列耐磨阻漏熱電偶的電極由兩根不同導體材質組成。工作原理是兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。WRN型裝配式熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
三、應用場合：
WRN-430M系列耐磨阻漏熱電偶采用特種耐熱和耐磨合金材料作為測量外保護管兼耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0～1200℃之間進行溫度測量，是冶金行業運用于耐磨環境中十分理想的溫度傳感器。
四、主要特點：
1、耐磨合金：根據磨損環境特點，專門設計的純合金化的采用真空冶煉的，具有抗高溫氧化和******強度的專用耐磨高溫合金，經鍛造整體鉆孔而成。加工缺陷少，可靠性高，高溫強度耐磨綜合性能好，價格較高，使用溫度800～1200℃。
2、復合鑄造耐磨合金：采用復合鎧裝技術以合金基體加入耐磨粒子，精密熔鑄成型。不需車削加工，套管硬度高， 抗高溫氧化，有少許鑄造缺陷但不影響高溫耐磨和密封性， 是使用***普通的高溫耐磨套管，價格適中，使用溫度800～1200℃。
3、離子注滲碳化鎢：以不銹鋼為基體采用離子注滲技術在套管表面注入碳化鎢粒子。具有高硬、高強、高韌，特別耐磨，耐磨層厚度0.5～1.5mm，外硬內韌，***小直徑可到φ8，表面質量好，使用溫度0～800℃。在電廠磨煤機中使用壽命達2年以上。
五、技術參數：
1、與裝配式相同，熱電偶I級，熱電阻A級按協議訂貨；
2、非耐磨部分保護管材料 1Cr18NI9Ti；
3、電氣出口：M20×15,NPT1/2；
4、耐磨頭硬度：HRC62-65；
5、防護等級：IP65；
6、隔爆等級：d‖BT4,d‖CT5；
7、公稱壓力：2.5MPa。
六、耐磨保護管：
1、耐磨材料 測量范圍℃ 公稱壓力MPa 保護管外徑mm 選型代號；
2、等離子噴漆 0-800 ≦10 φ16、φ18、φ25、φ38 LM；
3、高鉻鑄鐵 0-1150 ≦15 φ25、φ38 CM；
4、高溫氏合金 0-1300 ≦20 φ18、φ25、φ28 KMA；
5、表面堆焊 0-1300 ≦20 φ18、φ25、φ28 T。
七、規格與型號：
型號 | 分度號 | 測量范圍 | 熱響應時間 | 保護管材料 | 規格 LX1 |
WRN-430M WRN2-430M | K | 0-800 | ＜ 180S | 1Cr18Ni9Ti | 450X300 500X350 550X400 600X450 650X500 750X600 950X800 1150X1000 |
WRE-430M WRE2-430M | E | 0-600 | |||
WRN-440M WRN2-440M | K | 0-800 | |||
WRE-440M WRE2-440M | E | 0-600 |
1、注明型號、分度號、使用溫度范圍。
2、熱電偶保護管直徑、長度、材質等。
3、有緊固件、法蘭裝置的，需提供相關尺寸。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
