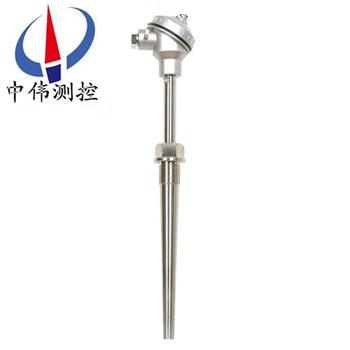

循環流化床專用耐磨熱電偶

•

循環流化床專用耐磨熱電偶具有使用壽命長、激變性能好、熱傳導系數高、抗氧化、抗熱震、耐高溫、耐腐蝕、耐沖刷、不結瘤、不結渣、安裝使用方便等優點，可用于測量 600～1200℃的特種測溫場合，是我國現在的

一、產品概述：
WRN-230NM系列循環流化床專用耐磨熱電偶采用特種耐熱和耐磨合金材料作為測量外保護管兼耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆 粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期 在0～1200℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。
二、工作原理：
WRN-230NM系列循環流化床專用耐磨熱電偶的電極由兩根不同導體材質組成。工作原理是兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。WRN型裝配式熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
三、應用場合：
WRN-230NM系列循環流化床專用耐磨熱電偶采用等離子噴漆技術、高鉻鑄鐵和高溫合金不同材料制成的耐磨保護管， 專門為高、中、低溫耐磨環境的測量場合設計制造的主要適用于各種燃燒鍋爐、硫化廠、高溫爐、燒結爐、鍛烘爐、能源回收系統、水泥高溫系統、爐漿回收高溫爐、煤汽化系統和高溫循環硫化床等設備中的溫度檢測。
四、主要特點：
1、經過MVD處理的鎢碳合金表面硬度達到洛氏HRC76（約為維氏1750，陶瓷等級）是普通不銹鋼硬度的8倍。普通耐磨材質硬度在HRC60以下。
2、護套金屬蠕變點高：1850~2050 ℃；熔點：2100 ℃，在高溫燃燒1800 ℃以下不發生彎曲變形。
3、表面合金層與基材不銹鋼生成一個整體，因此熱膨脹系數和熱脆性******相同，不會在高溫下發生開裂。
4、高溫下生成的氧化物保護膜，有效防止了SO2等氣體的氧化腐蝕。
五、技術參數：
1、絕緣電阻＞100MΩ（常溫下）；
2、試驗電壓：500VDC；
3、電氣出口：M20×1.5 NPT1/2；
4、連接尺寸：M27×2 NPT3/4；
5、防護等級：IP65；
6、精度等級：Ⅰ級；
7、法蘭標準:美國標準 ASME/ANSIB116.5-88 德國標準 DIN2628～2638-1975。
六、耐磨保護管：
1、耐磨材料 測量范圍℃ 公稱壓力MPa 保護管外徑mm 選型代號；
2、等離子噴漆 0-800 ≦10 φ16、φ18、φ25、φ38 LM；
3、高鉻鑄鐵 0-1150 ≦15 φ25、φ38 CM；
4、高溫氏合金 0-1300 ≦20 φ18、φ25、φ28 KMA；
5、表面堆焊 0-1300 ≦20 φ18、φ25、φ28 T。
七、型號及規格表：

八、設計選用及訂貨需知：
1、注明型號、分度號、使用溫度范圍。
2、熱電偶保護管直徑、長度、材質等。
3、有緊固件、法蘭裝置的，需提供相關尺寸。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
