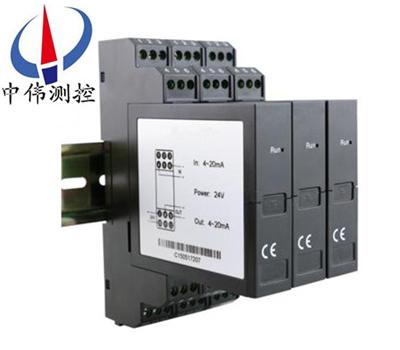

導軌式溫度變送器

•

智能溫度變送器是卡裝式I/0通道信號處理儀表之一。它的特點是小型化并采用******通用的DIN導軌安裝標準,是智能調節器和DCS系統理想的配套單元儀表。它將來自熱電阻的阻值變化轉換為與其對應的溫度成線性關系

一、產品概述：
ZW-SWD系列導軌式溫度變送器采用導軌式安裝結構；其隔離部分采用磁隔離技術，工藝上采用了SMT技術；整機體積小、重量輕、結構緊湊、可靠性高、使用方便；其主要技術性能指標達到************產品的水平；******的穩定性，確保準確度多年不變；電源、輸入、輸出、雙回路間高隔離度；符合******電工委員會IEC61000相關抗電磁干擾標準。
ZW-SWD系列導軌式溫度變送器還可利用通訊和JCBC-1001操作器連接，在線觀測輸入、輸出值。該集成除通用的功能外，還可支持對信號進行邏輯處理，對輸入的狀態設置報警輸出，使溫度變送器的功能帶來了革命性的進步，拓寬了溫度變送器的使用范圍。
強大的軟件功能和溫度變送器自身優異的硬件電氣性能為產品的穩定性和可靠性提供了堅實的保證。并使該產品的整體性能達到******xj****水平。
二、應用場合：
ZW-SWD系列導軌式溫度變送器可與單元組合儀表及DCS、PLC等系統配套使用，可廣泛應用于油田、石化、電力、制造、冶金、制藥等各類復雜的工控環境。
三、主要特點：
1、熱電偶溫度變送隔離輸出。
2、輸出電流信號4~20mA。
3、輸出回路供電12~35V。
4、智能化，可進行現場組態設定。也可選擇固定的熱電偶類型和溫度量程范圍輸入。
5、模塊化表芯設計，無需零點和滿度調節，自動動態校準零點、溫度飄移自動補償。
6、帶有工作電源指示燈。
7、單通道，一路輸入一路輸出，輸入回路短路保護。
8、即插即拔式接線端子，DIN導軌卡式安裝。
四、技術參數：
1、輸入：熱偶K、E、S、B、J、R、N，熱阻PT100，Cu50、BA1、BA2、Cu100等；
2、精度：±0.5％×FS（特殊±0.2％×FS）；
3、溫度漂移：≤0.0015％FS／℃；
4、冷端溫度補償準確度：±0.1％；
5、熱電阻輸入時允許引線電阻：≤50Ω；
6、工作溫度：工業級標準-10?＋60℃ ；
7、輸入阻抗：電流時：≤250Ω；電壓時：500KΩ；
8、電流輸出：可以帶動負載4?20mA輸出時≤500Ω；0?10mA輸出時≤1KΩ； 9、電壓輸出：內部阻抗250Ω±5‰；
10、輸出保護：輸出短路限制；
11、絕緣強度：輸入／輸出／電源／通訊／雙路間絕緣強度：1500V.AC／分鐘；
12、絕緣電阻：電源、輸入、輸出之間≥100MΩ（500VDC）；
13、儲運環境溫度：-40?＋80℃ ；
14、相對濕度：≤85％（40℃時）；
15、通訊接口：RS485；
16、供電電源：交流：AC 85V?260V、直流：DC 18V?36V（具有反接保護）；
17、電源功率：0.7?1.2W；
18、外形尺寸：寬×高×深：22.5×100×115mm；
19、凈重：130g±10g。
五、面板指示：
1、PWR: 電源指示燈（綠色）；
2、ALM: 輸入信號報警指示燈（紅色）；
3、正常工作狀態時該指示燈不亮；
4、輸入信號故障時閃爍；
5、輸入信號超量程時長亮。

六、選型表：

說明：
1、輸入非線性信號的信號類型。
熱電偶：K、E、S、B、J、R、N；
熱電阻：PT100、Cu100、Cu50、BA1、BA2；
2、若不在以上范圍需另行訂制。
3、安裝方法：
采用35mm導軌式盡量垂直安裝并預留通風的空。
