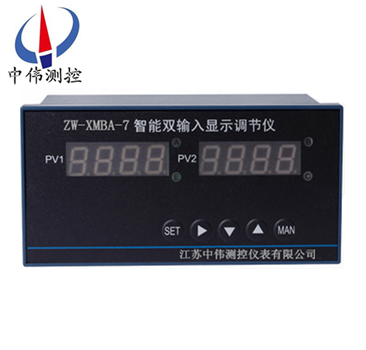

智能雙輸入顯示調節儀
智能雙輸入顯示調節儀采用了自行研制開發，集成進口電路制造商定制的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/D接口、RS485或RS232通訊接口，EP
Description：
一、產品概述：
ZW-XMBA系列智能雙輸入顯示調節儀采用了自行研制開發，委托集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/D接口、RS485或RS232通訊接口，EPROM和D/A轉換等電路，輔以博采眾長，精心編制，反復調試的軟件系統使用本儀表具有以下特點。
1.ZW-XMBA系列智能雙輸入顯示調節儀硬件大幅度減少，系統的組成結構相對簡單，工藝顯著改善，沒有飛線，沒有調試電位器，所有的參數設置，儀表校準功能選擇都全部通過鍵盤由軟件完成。
2.ZW-XMBA系列智能雙輸入顯示調節儀可設定四個報警輸出，報警方法可達十種以上。可任意分配給主輸入或副輸使用，也可分配給主輸入與副輸入的差值或分配給主輸入與副輸入的和值或分配給主輸入與副輸入的商值。
3.ZW-XMBA系列智能雙輸入顯示調節儀可以設置為其中一個開關量對另外三個開關量有選擇的進行監控，實現帶有消音時間的智能聲光警功能。
4.ZW-XMBA系列智能雙輸入顯示調節儀可選加兩路或三路D/A輸出口，可任意分配給主輸入或副輸入使用，模擬量輸出的零點及滿度值可在顯示數值區間內任意設置。可以對輸出進行光電隔離，提供5V和24兩個恒壓源輸出。
5.任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定壓加以密碼保護，使用其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。
二、主要功能：
1、輸入信號為雙輸入各種分度號的熱電偶、熱電阻、各種標準的線性信號，（雙輸入信號須相同）或熱電阻（Pt100）與線性信號（訂貨時請注明）。
2、顯示過程量過任意設置顯示范圍（-1999~9999、9999~-1999，小數點0~3位）或0~100%。
3、雙輸入過程量指示，雙模擬條指示等三重顯示。
4、雙輸入的顯示量程可分別設定。
5、主輸入與副輸入的顯示值可以進行加減除運算。
6、主輸入與副輸入之間可以進行比較后控制繼電器動作。
7、斷阻、斷線、斷偶后的狀態輸出。
8、斷阻、斷線、斷偶后用于位式控制的繼電器的狀態，有保持功能。
三、技術參數：
1、測量精度：±0.5%FS±1d±0.2%FS±1d；
2、報警方式：上限、下限、上下限、上回差、下回差、雙回差、OK方式，******值方式等；
3、變送輸出精度：±0.2%FS；
4、模擬輸出驅動負載阻抗；
電流信號：0~10mA≥1.5K Ω；4~20mA≥750Ω；
電壓信號：0~5V，1~5V輸出阻抗≤1Ω；
5、模擬輸入阻抗；
電流信號：≤50Ω；電壓信號：≥50K Ω；
6、繼電器接點容量：AC220V，3A（阻性負載；）
7、斷電后設置的參數保持時間：≥20年；
8、絕緣強度：交流電壓1500V，1分鐘；
9、絕緣阻抗：50MΩ以上；
10、供電電源：AC220V，50Hz，≤6W或24V；
11、工作環境要求：溫度0~50℃，相對濕度≤85%無腐蝕性氣體，無震動場合。
四、顯示說明：
1.雙屏顯示
上排（左排）數碼管顯示主輸入測量信號
下排（右排）數碼管顯示副輸入測量信號，或顯示主輸入與副輸入之間運算值
2.雙屏顯示+單模擬條
上排（左排）數碼管顯示主輸入測量信號
下排（右排）數碼管顯示副輸入測量信號，或顯示主輸入與副輸入之間運算值
模擬條顯示輸入信號過程量的%，主副通道之間的顯示切換用減鍵實現
3.單屏顯示+雙模擬條
數碼管顯示主輸入測量信號或副輸入測量信號
主副通道之間的顯示切換用加鍵實現
第一個36線模擬條以百分形式顯示主輸入的測量信號
第二個36線模擬條以百分形式顯示副輸入的測量信號
4.雙屏顯示+雙模擬條
上排（左排）數碼管顯示主輸入測量信號
下排（右排）數碼管顯示副輸入測量信號或顯示主輸入與副輸入之間運算值
左模擬條以百分比形式顯示主輸入的測量信號
右模擬條以百分比形式顯示副輸入的測量信號
5.指示燈
A燈或J1燈，是SP1報警指示燈
E燈或J2燈，是SP2報警指示燈
B燈或J3燈，是SP3報警指示燈
C燈或J4燈，是SP4報警指示燈
五、選型表：
| ZW-XMBA | —— | 說明 | |
| 設計序列 | 7 | 智能雙輸入顯示調節儀（中偉測控） | |
| 顯示方式 | 1 | 單屏顯示 | |
| 2 | 雙屏顯示 | ||
| 3 | 單屏+單光柱 | ||
| 4 | 單屏+雙光柱 | ||
| 5 | 雙屏+單光柱 | ||
| 6 | 雙屏+雙光柱 | ||
| 7 | 三屏顯示 | ||
| 8 | 顯示為開方工加小信號切除（訂貨請注明） | ||
| 輸入方式 | 1 | 主副輸入同為熱電偶(K、E、S、B、J、T、R、N) | |
| 2 | 主副輸入同為執電阻(Pt100、Cu100、Cu50、BAz、BA、G) | ||
| 3 | 主副輸入同為電流或電壓(0~10mA、4~20mA、0~20mV、0~100mV、0~500mV、0~5V、1~5V) | ||
| 4 | 主輸入為Pt100，副輸入為電流或電壓(訂貨注明) | ||
| 控制輸出 及調節方式(開關 量輸出) | 0 | 無繼電器輸出 | |
| 1 | 1個繼電器(任意分配給主輸入或副輸入或主副之間運算值) | ||
| 2 | 2個繼電器(任意分配給主輸入或副輸入或主副之間運算值) | ||
| 3 | 3個繼電器(任意分配給主輸入或副輸入或主副之間運算值) | ||
| 4 | 4個繼電器(任意分配給主輸入或副輸入或主副之前運算值) | ||
| 附加功能 | 0 | 無附加功能 | |
| 1 | 帶有斷偶、斷阻、斷線后狀態輸出 | ||
| 外形尺寸 | H | 橫式160×80 | 開孔152×76 |
| V | 豎式80×160 | 開孔76×152 | |
| F | 方式96×96 | 開孔92×92 | |
| Q | 方式72×72 | 開孔68×68 | |
| 變送輸出 | A | 主輸入或副輸入可獨立變送輸出 | |
| B | (主輸入±副輸入)×(Lup-Ldo) | ||
| C | (主輸入±副輸入)×(Lup-Ldo)+顯示位移+PFS | ||
| D | 主輸入與副輸入的運算值輸出 | ||
| E | 主輸入與副輸入均獨立變送輸出 | ||
| F | 特珠要求變送輸出 | ||
| 供外24V直流電源 | P | 缺省為無24V直流電源輸出 | |
| 帶24V直流電源輸出(可做二線制變送器電源) | |||
| 通訊接口 | T | 缺省為不帶通訊接口 | |
| 帶RS485或RS232通訊接口 | |||
| 供電電源 | K W | 缺省為220VAC | |
| 開關電源85~260VAC | |||
| 開關電源18~36VDC或18~36VAC | |||
售后服務承諾：
1、我公司所售中偉測控產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
