精密壓力效驗儀

•

精密壓力校驗儀?是一體化自備電源、壓力源儀表。具有壓力控制微調、電源輸出和測量功能。是由微處理器對儀表零點漂移、溫度漂移、非線性等進行自動補償、修正的精密數字壓力電流測量儀表。儀表的系列化設計，使操作

一、產品概述：
ZW-YF-519系列精密壓力校驗儀是一體化自備電源、壓力源儀表。具有壓力控制微調、電源輸出和測量功能。是由微處理器對儀表零點漂移、溫度漂移、非線性等進行自動補償、修正的精密數字壓力電流測量儀表。儀表的系列化設計，使操作十分簡便。專用機殼的選用，使自備電池更換迅速。當進行校準、故障診斷或儀表維護時，壓力校驗儀會助您一臂之力。
二、主要組成部分：

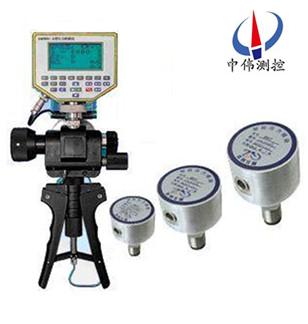

ZW-YF-519系列精密壓力校驗儀有三個部分組成；ZW-519主機、ZW-519-P模塊、壓力源。
1、ZW-YF-519主機：采用點陣液晶顯示器，全中文菜單操作，多種符號標識，RS232接口，與電腦連接后，輸出校驗報告。內置可充電電池組，現場提供24VDC，自動識別模塊的量程范圍，在現場停電的情況下，可連續工作4小時。
2、模塊：ZW-YF-519-P型模塊采用了微處理技術，用軟件修正了傳感器的非線性，滿足校驗，測量精度。ZW-YF-519精密壓力校驗儀配備了3個不同量程的模塊，覆蓋-0.095 ～60MPa的壓力范圍。該產品采用不銹鋼外殼，美觀大方、經久耐用。
3、壓力源：本公司提供多種壓力源供顧客選配，客戶可根據自己的需要，選配壓力源裝置。
4、存儲打印：ZW-YF-519可存儲50臺儀表的校驗參數，并可通過PC機自動生成并打印出檢驗報告。
三、應用場合：
ZW-YF-519系列精密壓力校驗儀是新研制的智能化儀器，產品外型小而精，功能全而美，性能穩定可靠。該產品可廣泛應用于電力、石油、化工、冶金、塑料、造紙、醫藥、食品、環境保護等部門的壓力校驗和測量。
四、主要特點：
1、ZW-YF-519系列精密壓力校驗儀為交直流兩用的手持式儀表。
2、高性能的微處理器對儀表的各項性能及技術指標作連續修正，保證儀表長時間、寬溫度范圍內使用而不影響儀表的精度。
3、功耗低。電池采用進口鎳氫高能量電池，保證儀表在長時間內工作。
4、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠電壓而損壞，電池使用壽命長。
5、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。
6、儀表量程功能豐富，一表多用。
7、軟件內容豐富，操作簡單、明了。
8、采用薄膜面板輕觸開關，款式新穎，按鍵壽命長。
9、可直接在面板上操作調校滿量程。
10、便攜式金屬外殼，抗干擾強，牢固耐沖擊。
11、一體化結構，克服了普通校驗儀配置另散、使用不方便的缺陷。
五、技術參數：
1、電流測量： 0～20mA ±0.05%F.S；
2、壓力測量： -95.00 ～ 0 ～ 100.00Kpa ±0.05%F.S（氣體）；
0 ～ 6000KPa ±0.05%F.S（氣體）；
0 ～ 60.00MPa ±0.05%F.S（液凈水體）；
3、電壓輸出： 24VDC 50mA±10％；
4、電池組容量：7.2V 900mAH；
5、整機功耗：2.5W；
6、工作溫度：5 ～ 35℃ ；
7、存儲溫度：-20 ～ 60℃。
六、功能鍵及端口說明：
1、確認：執行光標所指的功能光標向前移動一位；
2、背光：背光控制按鈕；
3、開/關：電源開關鈕；
4、存儲：將當前顯示數據存儲榆樹據存儲器中；
5、調零：消除零壓力點的漂移；
6、24V：24VDC電源輸出/關斷；
7、▲▼：光標上下移動鍵；
8、通訊接口：于模塊的接口，兼數據輸出接口；
9、Iin:電流檢測的電流流入口；
10、Com：共用端；
11、24V輸出指示。

七、注意事項：
1、儀表應放置在無塵、無腐蝕的環境中，若有特殊要求，請在合同中注明。
2、不能使用汽油、酒精等化學溶劑擦洗面板。
3、勿讓電烙鐵等其他發熱體靠近顯示屏，以防燙壞塑脂材料。
4、儀表有足夠過載能力，但切勿嚴重過載，否則會造成傳感器的損壞，導致儀表無法使用。
5、儀表雖有抗震設計，但仍應非常小心輕放，特別在現場使用時，避免摔跌、沖撞。
6、儀表傳感器屬于高精密產品，硅膜片表面切勿與固體碰撞，否則會損壞傳感器。
7、沒有專業的檢測技能和專用的檢測設備，切勿打開機蓋進行檢修，更不允許調整內部器8、件及更換材料，否則無法保證儀表的可靠性。
9、儀表不用時，應關掉電源，長期不用時，應三個月充電一次。
10、應注意輕拿輕放，避免強烈振動壓力校驗儀以及避免存放在濕度很大、周邊具有腐蝕性氣體或是高溫熱源附近。

八、選型：

1、推薦參考方案：

2、選型代碼：

選型舉例：，ZW-YF-519-01-02-03-04-05-A1-B1-G2；
3、可訂制壓力模塊：

說明：
訂制模塊，是指除上述選型表中01～05常用的壓力模塊外，用戶還可以根據本企業儀表測量幅蓋的壓力范圍需要，為確保校驗精度標準而單獨訂制的壓力模塊。

產品質保期及售后服務：
ZW-YF519系列精密壓力效驗儀產品質保期為十二個月，終身維護。質保期內非人為損壞，免費維修，超過質保期，維修服務只收取工本費和托運費。對新用戶首次使用，一般憑菜單功能提示即可操作，確有技術困難時，可致電本公司技術部給予解答。必要時公司可派工程師前往現場指導。
