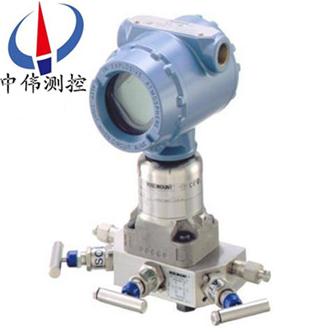

羅斯蒙特3051CD差壓變送器
羅斯蒙特3051CD差壓變送器是美國艾默生旗下的（Rosemont）羅斯蒙特變送器為壓力測量技術創建了一個新的標準。羅斯蒙特3051CG壓力變送器是羅斯蒙特變送器里的智能壓力變送器。羅斯蒙特3051壓
Description：
一、產品概述：
羅斯蒙特3051CD差壓變送器的標準過程連接件為1/2”，并配有與閥組連接的選項。所有類型的羅斯蒙特閥組都是******裝配且經過泄漏測試的快裝式裝配件，可以節約現場安裝成本。
由于小巧緊湊的設計特點，可以將其在狹小空間內直接與過程進行連接— 實現快速、輕松且節約成本的安裝過程。
五年的安裝穩定性達到 ±0.125%
壓力變送器的穩定性是變送器性能與時間相關的關鍵指標。通過超出IEC770測試標準的主動模擬測試，羅斯蒙特3051系列變送器已證明其在要求zui苛刻的工況下也能保持五年以上的穩定性能。
二、工作原理：
工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。低壓側始終保持一個參考?jí)毫Α鞲心て膠ui大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
三、產品應用：
的性能指標保證在不同工況下的精度和穩定性。靈活可變的CoPlanarTM平臺設計不但為您目前的應用需求提供理想方案，同時通過PlantWeb工廠管控網和現場總線技術也******能滿足您將來的技術要求。小巧而質輕的共面設計，具有xj****性能，對現場的庫存要求zui低，是進口壓力變送器中的典范。3051差壓變送器采用301/305/306閥組,可節約安裝費用20%以上。因?yàn)榱_斯蒙特公司可將Rosemount變送器/閥組在工廠一體化安裝。
四、久經驗證的性能和可靠性：
即使在條件極其惡劣的應用場合下，3051CD也可提供準確、穩定和可靠的壓力測量結果。這種設計需要低量的灌充油，從而使變送器受到較小的溫度影響并達到出色的精度。
五、主要特點：
1、連續工作5年不需調校；
2、溫度影響可忽略不計；
靜壓影響可忽略不；
3、單向過壓影響：連續10萬次單向過壓實驗后影響量≤±0.03%；
4、完善的自診斷功能；
5、小型、輕量(標準型3.9kg)；
6、靜壓影響忽略不計:
當加有靜壓(工作壓力)時，兩形狀、尺寸、材質******一致的諧振梁形變相同，故頻率變化也一致，故偏差自動清除(公式和圖類似溫度影響)。
7、單向過壓特性優異:
接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時，接液膜片能與本體******接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用。
六、技術參數：
1、總體性能：±0.15%；
2、精度：±0.075%；
3、差壓：校驗量程從0.5inH2O至2000psi；
4、表壓：校驗量程從2.5inH2O至2000psi；
5、******壓力：校驗量程從0.167psia至4000psia；
6、過程隔離膜片：不銹鋼，哈氏合金CR，蒙乃爾R，鉭（僅限CD，CG）及鍍金蒙乃爾；
7、設計小巧、堅固而質輕，易于安裝。
七、選型表：
| 型號 | 變送器類型(選其一) | CD | CG | CA |
| 3051CD 3051CG 3051CA | 差壓變送器 表壓變送器 ******壓力變送器 | · － － | － · － | － － · |
| 代碼 | 壓力范圍(URL)(選其一)3051CD型3051CG型3051CA型 | CD | CG | CA |
| 0 | (-747至747Pa)不提供0-0.167至0-5psia(0-8.6至0-260mmHga) | · | － | · |
| 1 | 0-0.5至0-25inH2O(0-0.12至0-6.22kPa)0-0.5至0-25inH2O(0-0.12至0-6.22kPa)0-0.3至0-30psia(0-2.07至0-206.8kPa) | · | · | · |
| 2 | 0-2.5至0-250inH2O(0-0.62至0-62.2kPa)0-2.5至0-250inH2O(0-0.62至0-62.2kPa)0-1.5至0-150psia(0-10.34至0-1034.2kPa) | · | · | · |
| 3 | 0-10至0-1000inH2O(0-2.48至0-248kPa)0-10至0-1000inH2O(0-2.48至0-248kPa)0-8至0-800psia(0-55.16至0-5515.8kPa) | · | · | · |
| 4 | 0-3至0-300 psi(0-20.7至0-2070kPa)0-3至0-300 psi(0-20.7至0-2070kPa)0-40至0-4000psia(0-275.8至0-27580kPa) | · | · | · |
| 5 | 0-20至0-2000 psi(0-138至0-13800kPa)0-20至0-2000 psi(0-138至0-13800kPa)不提供 | · | · | － |
| 代碼 | 輸出 | CD | CG | CA |
| A M(1) | 4-20mA，帶有基于HART協議的數字信號 低功耗，1-5Vdc帶有基于HART協議的數字信號(0.8-3.2Vdc，用選項代碼C2) | · · | · · | · · |
| 代碼 | 結構件材料過程法蘭材料法蘭材料排液/排氣閥法蘭接頭 | CD | CG | CA |
| 5 2 3(2) 4 8(2) 7(2) 0 | 共面(Coplanar)電鍍碳鋼SST電鍍碳鋼共面(Coplanar)SSTSSTSST共面(Coplanar)哈氏合金C哈氏合金C哈氏合金C共面(Coplanar)蒙乃爾蒙乃爾蒙乃爾共面(Coplanar)電鍍碳鋼哈氏合金C電鍍碳鋼共面(Coplanar)SST哈氏合金CSST替代法蘭-見選項H2H3H4H7F1F2G1G2FAFBFCFD或S5 | · · · · · · · | · · · · · · · | · · · · · · · |
| 代碼 | 隔離膜片 | CD | CG | CA |
| 2 3(2) 4 5 6 | 316L SST 哈氏合金C-276 蒙乃爾 鉭（僅適用于3051CD與CG型，量程2-5。不適用于3051CA型） 鍍金蒙乃爾 | · · · · · | · · · · · | · · · － · |
| 代碼 | O型環 | CD | CG | CA |
| A B | 玻璃填充四氟乙烯(TFE) 石墨填充四氟乙烯(TFE) | · · | · · | · · |
| 代碼 | 灌充液 | CD | CG | CA |
| 1 2 | 硅油 惰性液(鹵代烴) | · · | · · | · － |
| 代碼 | 外殼材料導線管入口尺寸 | CD | CG | CA |
| A B C D J K L | 鋁，覆聚氨酯涂層鋁，覆聚氨酯涂層鋁，覆聚氨酯涂層鋁，覆聚氨酯涂層SSTSSTSST1/2-14NPTM2×1.5(CM20)PG13.5G 1/21/2-14NPTM2×1.5(CM20)PG13.5 | · · · · · · · | · · · · · · · | · · · · · · · |
| 代碼 | 選項 | CD | CG | CA |
H2 H3(1) H4 H7(1) FA FB FC FD FP FQ F1 F2 G1 G2 S5 B4 B1 B2 B3 B7 B8 B9 BA BC | 替代法蘭選項（要求結構件材料代碼0） 傳統法蘭，316 SST，SST排液/排氣閥，SST法蘭接頭 傳統法蘭，哈氏合金C，哈氏合金C排液/排氣閥，哈氏合金C法蘭接頭 傳統法蘭，蒙乃爾，蒙乃爾排液/排氣閥，蒙乃爾法蘭接頭 傳統法蘭，316 SST，哈氏合金C排液/排氣閥，316 SST法蘭接頭 液位法蘭，SST，2英寸，ANSI 150級，垂直安裝 液位法蘭，SST，2英寸，ANSI 300級，垂直安裝 液位法蘭，SST，3英寸，ANSI 150級，垂直安裝 液位法蘭，SST，3英寸，ANSI 300級，垂直安裝 DIN液位法蘭，SST，DN50，PN40，垂直安裝 DIN液位法蘭，SST，DN80，PN40，垂直安裝 液位法蘭，SST，3英寸，ANSI 150級，水平安裝 液位法蘭，SST，3英寸，ANSI 300級，水平安裝 液位法蘭，碳鋼，3英寸，ANSI 150級，水平安裝 液位法蘭，碳鋼，3英寸，ANSI 300級，水平安裝 裝配305一體化閥組 安裝支架 共面(Conplanar)法蘭支架，用于2英寸管道安裝或面板安裝，全部為SST 傳統法蘭支架，用于2英寸管道安裝，碳鋼螺栓 傳統法蘭支架，用于面板安裝，碳鋼螺栓 傳統法蘭平支架，用于2英寸管道安裝，碳鋼螺栓 B1支架，配300系列SST螺栓 B2支架，配300系列SST螺栓 B3支架，配300系列SST螺栓 SST B1支架，配300系列SST螺栓 SST B3支架，配300系列SST螺栓 | · · · · · · · · · · · · · · · · · · · · · · · · | · · · · · · · · · · · · · · · · · · · · · · · · | · · · · · · · · · · · · · · · · · · · · · · · · |
八、典型型號:
3051CD0A22A1AB4K5M5DF 3051CD1A22A1AB4K5M5DF 3051CD2A22A1AB4K5M5DF
3051CD3A22A1AB4K5M5DFP9 3051CD4A22A1AB4E5M5DFQ9 3051CG1A22A1AB4E5M5
3051CG2A22A1AB4E5M5
