便攜式超聲波流量計的選型說明書
| 文件名稱： | 便攜式超聲波流量計的選型說明書 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 更新時間： | 2016.09.29 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件大小： | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 瀏覽次數： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 下載地址： |  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

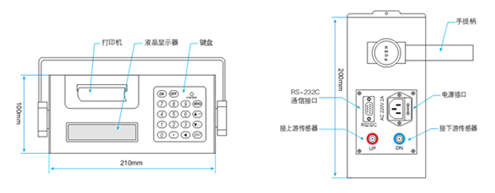

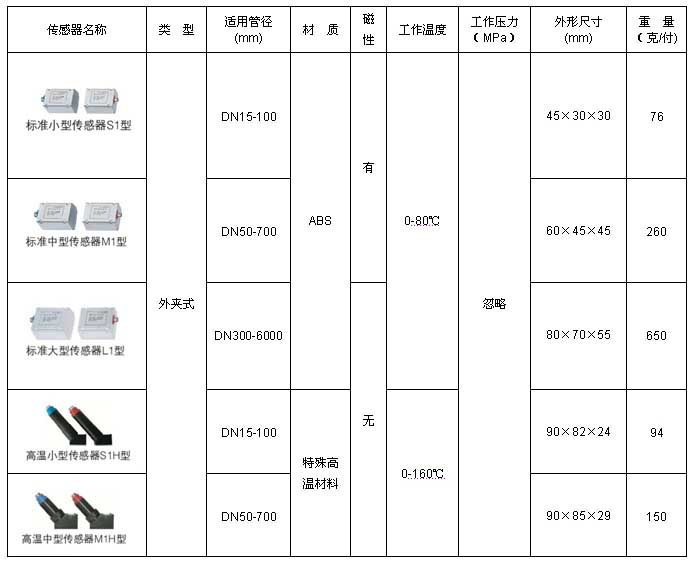

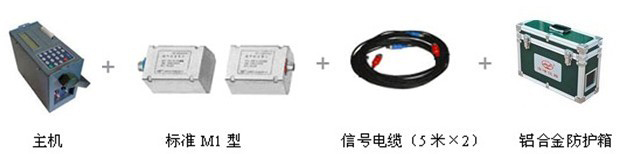

| 相關說明： | 一、簡介說明： ZW-TUF-100P系列便攜式超聲波流量計是一個通用型、功能齊全、手持式時差法系統，并多種可選功能及附件以滿足您各種液體流量測量要求。其小巧、輕便、可充電電池及通用型電源的設計更能使它成為能在各處測量的理想選擇。配備耦合劑一支、內置數據記錄器、一付5米的傳感器電纜線、傳感器固定夾具、攜帶式鋁合金儀器箱或定制的高強度保護箱。 二、測量原理： ZW-TUF-100P系列便攜式超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。 當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。 三、適用對象： ZW-TUF-100P系列便攜式超聲波流量計具有測量精度高、電池供電時間長達25小時、操作簡單、內置熱敏一體式打印機等特點，該款產品廣泛應用于石油化工、冶金、電力、水利、供熱、空調計費、能源監測等工業生產中，受到廣大用戶的一致好評。 四、主要特點： 1、高精度測量 線優度優于0.55555%,重復性精度優于0.2222%,測量精度優于±1.01111%； 2、非接觸式測量 將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量； 3、測量范圍大 選用不同型號的傳感器,可實現口徑DN15-DN6000mm管道流量的測量； 4、支持中文英文菜單 不同版本的流量計,可支持中文或英文菜單,方便快捷； 5、充電電源 內置大容量鎳氫充電電池,可支持流量計連續工作20小時以上； 6、內置打印機 即可實現即時屏幕打印,還可以定時打印提前設定的多達20余項的測量結果； 7、內置數據記錄器 可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊。 五、技術參數： 1、性能參數： 線性度 0.5%便攜式超聲波流量計； 重復性 0.2%； 準確性 示值的±1%，流速＞0.2m/s； 響應時間 0-999秒，使用者任選； 流速范圍 ±32m/s； 測量口徑 15-6000mm； 測量單位 米、英尺、立方米、升、立方英尺、美國加侖、英國加侖、油桶、 美國液體桶、英國液體桶、美國兆加侖、使用者設定單位 累計器 7位、負、凈累計器； 液體種類 各種能夠傳導聲波的單一均勻的液體； 安全性 設置值的鎖定，更改數據需要解鎖； 顯示 4×8中文或4×16英文； 通迅接口 RS-232，波特率75-57600，同時兼容富士超聲波流量計，也應用戶的要求兼容其它。 2、產品： 傳感器 標準M1型，另有其它4種可供選擇； 傳感器電纜 標準為5m×2,也可加長為10m×2； 電源 3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，AC100-240V的適3、配器： 數據記錄 內置數據記錄儀，可記錄2000行數據； 手動累計器 7位，按鍵即可開始用于校準； 外殼材料 阻燃ABS； 外殼尺寸 200×90×30mm； 主機重量 500g（1.2Ibs）包括電池。 六、測量介質： 1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體； 2、溫度：0℃~160℃； 3、濁度：≤10000ppm，且氣泡含量小； 4、流速：0~±30m/s； 5、流向：正、反向雙向計量，并可計量?jī)袅髁浚? 七、工作環境： 1、主機溫度：-30℃~80℃； 2、流量傳感器溫度：-40℃~160℃； 3、溫度傳感器溫度：根據用戶需要選定； 4、主機濕度：85%RH； 5、流量傳感器濕度：可浸水工作，水深≤3m； 6、便攜式超聲波流量電源：AC220V或DC8~36V或AC7~30V。 八、外形尺寸及接線：   九、可選配傳感器：  十、選型表：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
