雙杠桿安全閥
產品編號：165626-580
產品型號：GA44H
更新時間：2014.07.20
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品簡介：
GA44H系列雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許***高值，介質可為蒸汽、空氣。

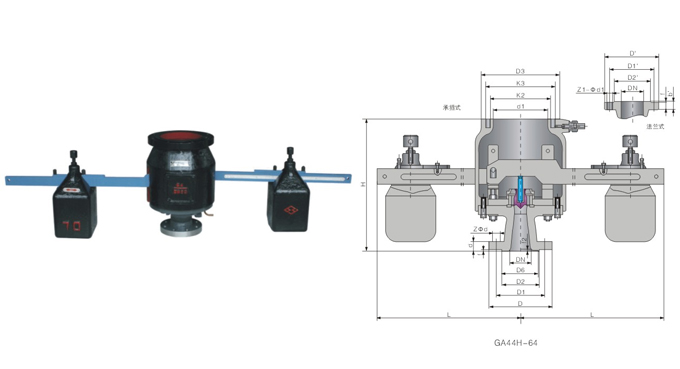

二、雙杠桿安全閥的結構圖：
NO 零件名稱 材料 1 閥體 碳鋼Carbon 2 導向套 不銹鋼Stainless 3 閥瓣 2Cr13 4 閥桿 2Cr13 5 杠桿 碳鋼Carbon 6 重錘 鑄鐵Cast 型號 公稱通徑 尺寸 do-z D D1 D2 D6 f f2 b Z-?d H L 承插式 法蘭式 d1 k2 k3 D3 DN' D2' D1' D' b' f' z1-?d1 GA44H-1.6 80 50×2 200 160 135 / 3 / 20 8-18 410 840 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-2.5 80 50×2 200 160 , 135 / 3 / 22 8-18 410 840 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-4.0 80 50×2 200 160 135 121 3 4 22 8-18 410 840 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840 200 218 253 285 200 255 280 315 22 3 8-18
三、雙杠桿安全閥主要零部件材料：
四、GA44H雙杠桿安全閥主要外形尺寸：
五、訂貨須知：
一、①雙杠桿安全閥產品名稱與型號②雙杠桿安全閥口徑③雙杠桿安全閥是否帶附件以便我們的為您正確選型④雙杠桿安全閥的使用壓力⑤雙杠桿安全閥的使用介質的溫度。
二、若已經由設計單位選定中偉公司的雙杠桿安全閥型號，請按雙杠桿安全閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉公司zj****為您審核把關。
