產品名稱：內螺紋截止閥
產品編號：105023-875
產品型號：J13W
更新時間：2013.07.17
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：

產品詳細介紹：

一、簡介說明：
J13W系列內螺紋截止閥屬于強制密封式閥門，所以在閥門關閉時，須***向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。內螺紋截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到***大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、內螺紋截止閥的設計與制造標準：
1、設計與制造：GB12233；
2、結構長度：GB12221；
3、螺紋連接尺寸：GB/T15918.1-93；
4、檢驗與實驗：GB/T13927；
三、內螺紋截止閥的優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
四、主要零件材料 Materials for main parts

零件名稱Part name	閥桿、閥蓋Stem、Bonnet	閥桿、閥瓣Stem、Disc	填料Packing
J13W-16P	鉻鎳不銹鋼 Cr，NI Stainless steel	鉻鎳不銹鋼 Cr，NI Stainless steel	聚四氟乙稀、柔性石墨 PTEF，Soft graphite
J13W-160、J13W-40	優質碳鋼 Hihg grade carbon steel	鉻不銹鋼 Cr，Stainless steel

五、內螺紋截止閥的主要性能規范 Chief property and specifieation

型號 Type	公稱壓力（MPa）Nominal pressure	試驗壓力（MPa）Test pressure			工作壓力（MPa）Working pressure	工作溫度（℃）Working temperature	適用介質 Applicable mediun
		殼體 Shell	密封（液） Seal	密封（氣） Seal
J13W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J13W-40P	4.0	6.0	4.4	0.6	4.0
J13W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J13W-320P	32.0	48.0	35.2	0.6	32.0

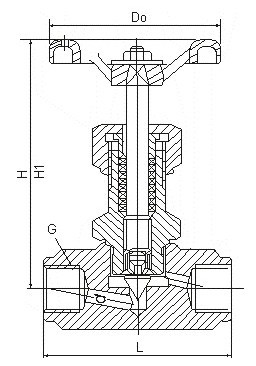

六、主要外形及連接尺寸 Main external and connecting dimensions（mm）

公稱直徑DN（mm） Nominal diameter	管螺紋G Source ioint	尺        寸   Dimensions					重量（Kg） Weight
		D0	L	H	H1	D
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

七、設計訂貨及選型須知事項：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
八、售后服務承諾：
1、我公司所售截止閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
